Zawory mieszające





Parametry techniczne:

• Maksymalna temperatura pracy:

+5 °C 110 °C(chwilowa do 130°C)

• Maksymalne ciśnienie pracy: 10 bar

• Dopuszczalne stężenie glikolu: 50%

• Uszczelnienie: EPDM

• 3-punktowy system sterowania

Siłownik:

• Zakres temperatur otoczenia: -10°C 50°C

• Klasa ochrony elektrycznej: IP44

• Moment obrotowy: 10 Nm

• Czas obrotu (obrót o 90°): 120s

• Napięcie zasilania: 230V 50-60Hz

• 3-żyłowy kabel

• Możliwość ręcznego obrócenia siłownika

• Wyprodukowane we Włoszech

• Małe opory tarcia podczas obrotu,

zapobiegają blokowaniu się zaworu

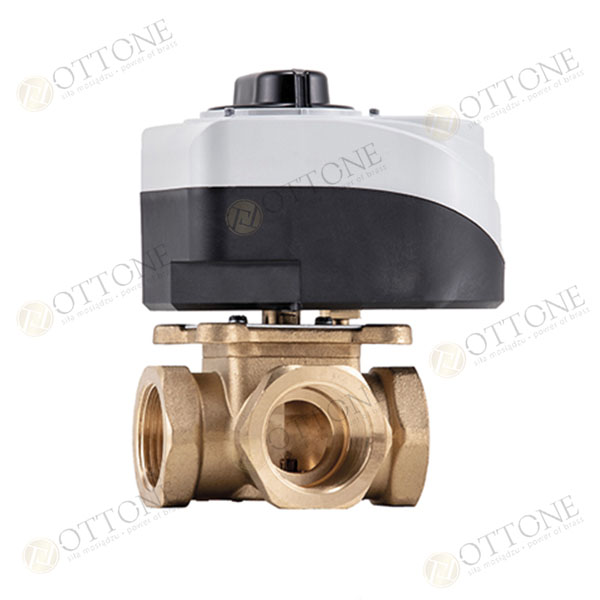

Zawór mieszającyz siłownikiem 3-punktowym

KOD
NAZWA
Średnica
[cal]
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT070111
Zawór 3-drogowy mieszający Kv 6.0
z siłownikiem 3-punktowym 230V
Rp 3/4
1
1
OT070112
Zawór 3-drogowy mieszający Kv 8.0
z siłownikiem 3-punktowym 230V
Rp 1
1
1
OT070113
Zawór 3-drogowy mieszający Kv 16.0
z siłownikiem 3-punktowym 230V
Rp 1 1/4
1
1
OT070212
Zawór 4-drogowy mieszający Kv 12.0
z siłownikiem 3-punktowym 230V
Rp 1
1
1
OT070213
Zawór 4-drogowy mieszający Kv 16.0
z siłownikiem 3-punktowym 230V
Rp 1 1/4
1
1

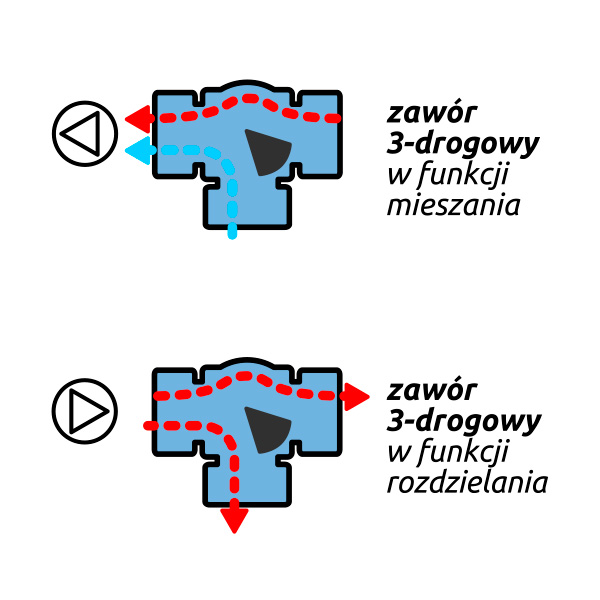

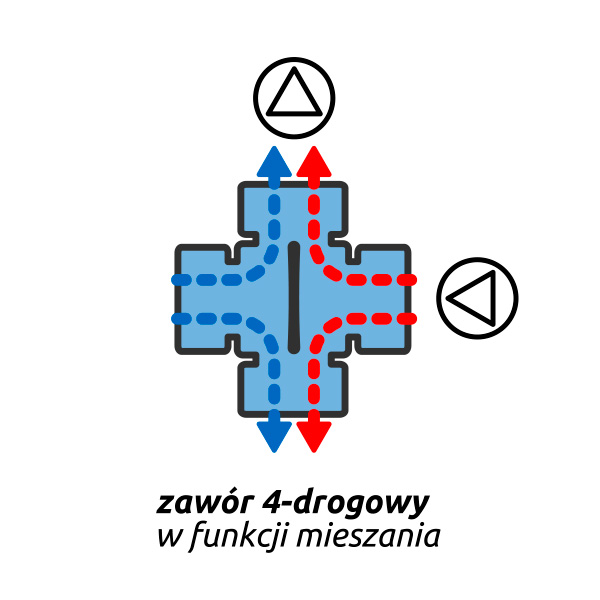

Uproszczonych schemat działania zaworu z siłownikiem 3-punktowym

schemat działania

ottone





Parametry techniczne:

• Maksymalna temperatura pracy:

-10 °C 110 °C(chwilowa do 130°C)

• Maksymalne ciśnienie pracy: 10 bar

• Dopuszczalne stężenie glikolu: 50%

• Uszczelnienie: EPDM

• Wyprodukowane we Włoszech

• Możliwość montażu siłownika elektrycznego

OT070302, OT070303, OT070304

• Małe opory tarcia podczas obrotu,

zapobiegają blokowaniu się zaworu

• Blokada pokrętła

• Tabliczka ze skalą od 0 do 10

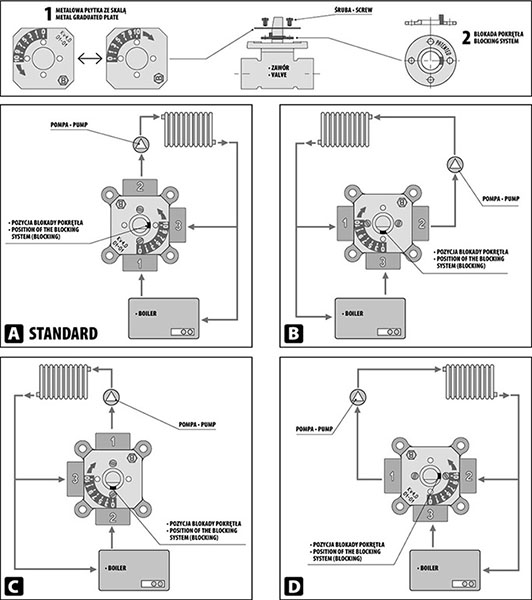

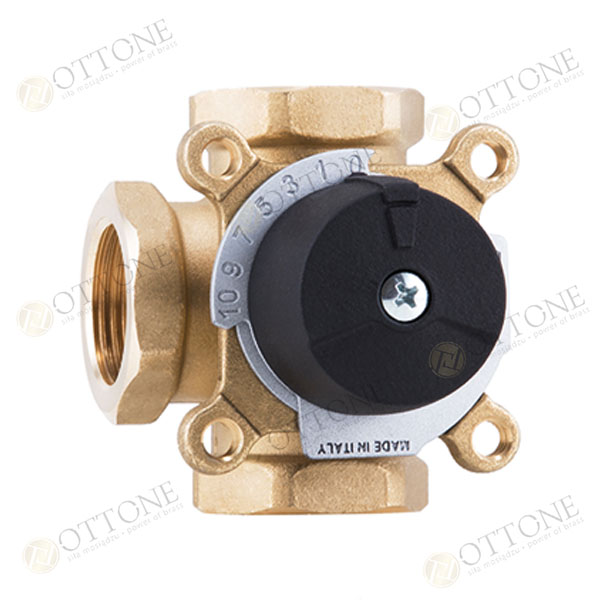

SchematZawór 3 drogowy mieszający

KOD
NAZWA
Średnica
[cal]
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT070801
Zawór 3-drogowy mieszający Kv 6.0, art. 460
Rp 3/4
1
1
OT070802
Zawór 3-drogowy mieszający Kv 12.0, art. 460
Rp 1
1
1
OT070803
Zawór 3-drogowy mieszający Kv 18.0, art. 460
Rp 1 1/4
1
1
OT070804
Zawór 3-drogowy mieszający Kv 26.0, art. 460
Rp 1 1/2
1
1
OT070805
Zawór 3-drogowy mieszający Kv 40.0, art. 460
Rp 2
1
1

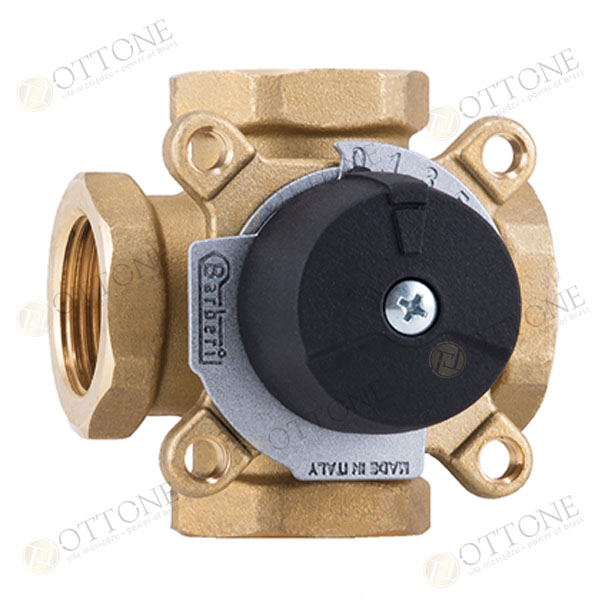

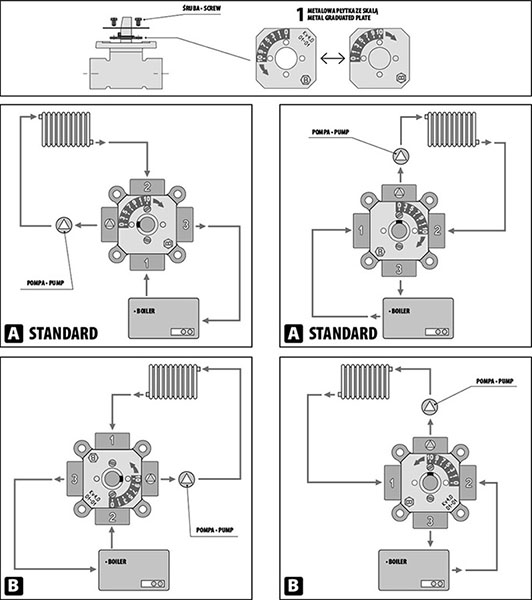

  SchematZawór 4 drogowy mieszający

KOD
NAZWA
Średnica
[cal]
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT070901
Zawór 4-drogowy mieszający Kv 6.0, art. 450
Rp 3/4
1
1
OT070902
Zawór 4-drogowy mieszający Kv 12.0, art. 450
Rp 1
1
1
OT070903
Zawór 4-drogowy mieszający Kv 18.0, art. 450
Rp 1 1/4
1
1
OT070904
Zawór 4-drogowy mieszający Kv 26.0, art. 450
Rp 1 1/2
1
1
OT070905
Zawór 4-drogowy mieszający Kv 40.0, art. 450
Rp 2
1
1

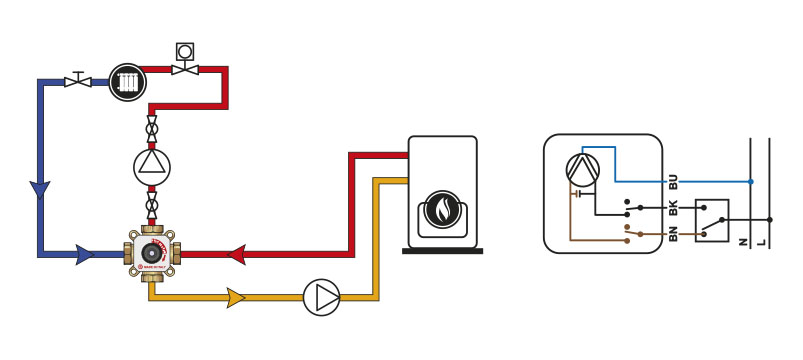

Przykładowe schematy instalacji


schemat 3-drogowyZ zastosowaniem zaworu 3-drogowego schemat 4-drogowyZ zastosowaniem zaworu 4-drogowego
