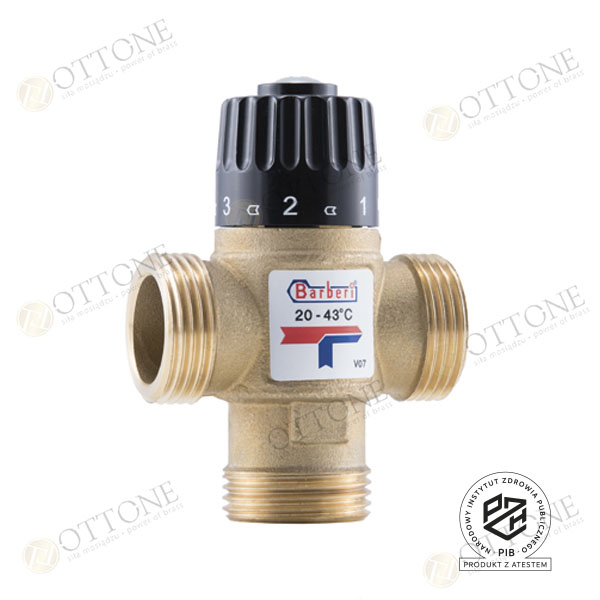

Mieszacze termostatyczne z wylotem bocznym





Parametry techniczne:

• Maksymalna temperatura pracy: 95 °C

• Maksymalne ciśnienie pracy: 10 bar

• Zakres regulacji temperatury: 20-43°C, 35-60°C

• Dokładność: ±2°C

• Dopuszczalna różnica ciśnienia pomiędzy zimną

a ciepłą wodą: 2 bary

• Maksymalny przepływ: 1,6 m³/h (3/4”), 2,5 m³/h (1”)

• Maksymalne stężenie glikolu: 50%

• Wyprodukowane we Włoszech

• Zabezpieczenie przed poparzeniem

• Niklowany korpus

• Zabezpieczenie przed nadmiernym osadzaniem się kamienia

• Sześciostopniowa skala na pokrętle

• Możliwość blokady nastawy temperatury


Pobierz instrukcję [PDF]

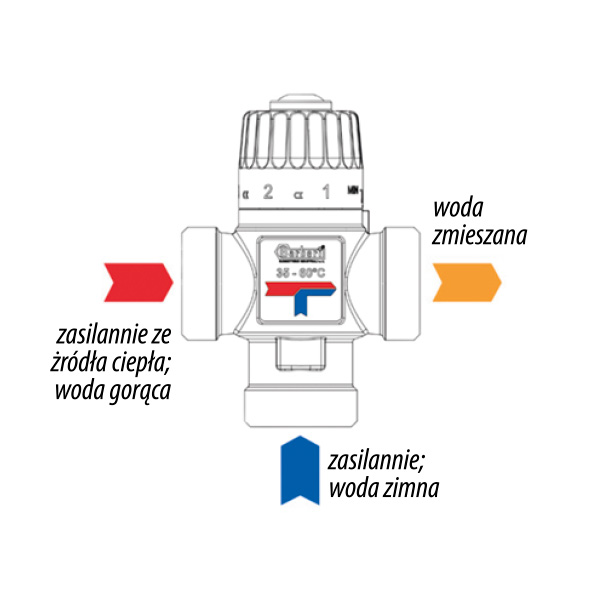

Mieszacz
Mieszacz z wylotem bocznym

KOD
NAZWA
Przyłącza
[cal]
Średnica
[mm]
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT070702
Mieszacz termostatyczny 1,6 m3/h;
20-43 °C, art. V07
GZ 3/4
DN15
1
1
OT070703
Mieszacz termostatyczny 2,5 m3/h;
20-43 °C, art. V07
GZ 1
DN20
1
1
OT071702
Mieszacz termostatyczny 1,6 m3/h;
35-60 °C, art. V07
GZ 3/4
DN15
1
1
OT071703
Mieszacz termostatyczny 2,5 m3/h;
35-60 °C, art. V07
GZ 1
DN20
1
1

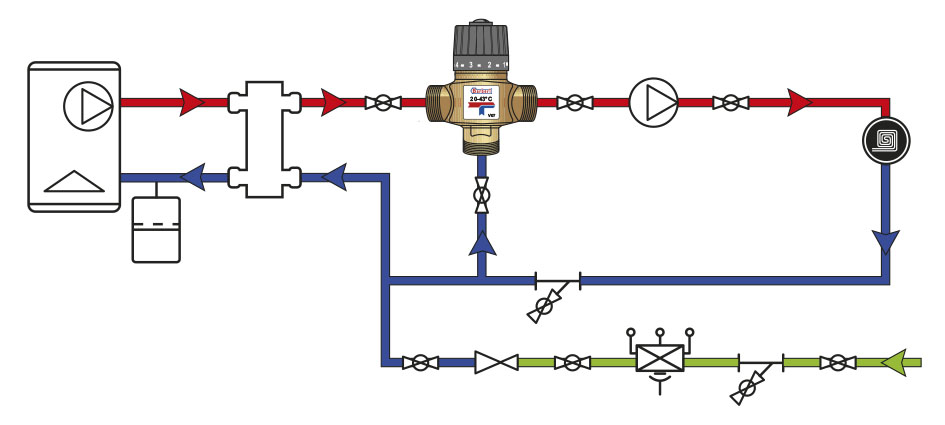

Przykładowy schemat zastosowania:

mieszacze termostatyczne z wylotem bocznym - przykładowy schemat zastosowania

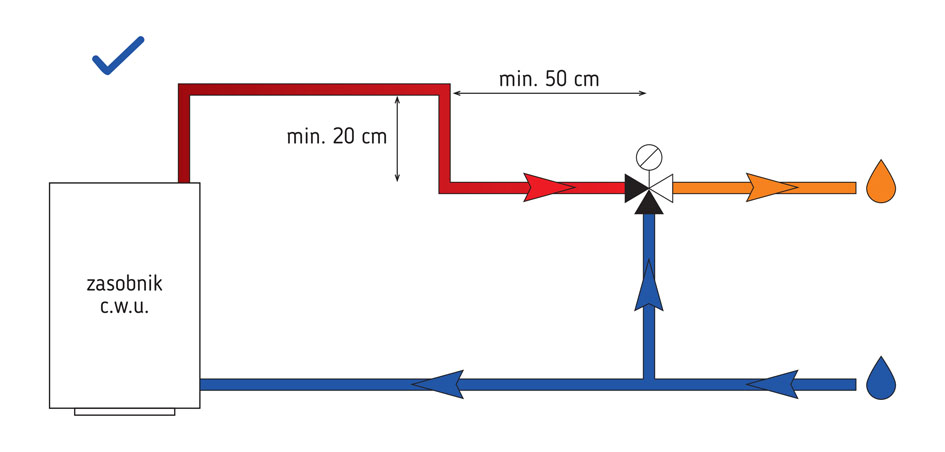

Prawidłowy montaż mieszacza termostatycznego:

Prawidłowy motaż mieszacza termostatycznego
