Rozdzielacze modułowe do własnej konfiguracji





Parametry techniczne:

• Maksymalna temperatura pracy: 90 °C

(dla przepływomierzy 90 °C przy ciśnieniu 0,3MPa)

• Maksymalne ciśnienie pracy: 1 MPa

• Medium: woda, mieszanka wody i glikolu

(maksymalnie 50%; dla rozdzielaczy z pompą EVOSTA 30%)

• Maksymalna, łączna ilość obwodów: 12 (16 dla przyłączy 5/4")

• Min. głębokość szafki dla rozdzielacza z grupą pompową: 120 mm

• Min. wysokość szafki dla rozdzielacza z grupą pompową: 580 mm

• Zakres regulacji głowicy z kapilarą: 20-60 °C

• Wyprodukowano we Włoszech

• modułowa budowa rozdzielaczy umożliwia dowolną konfigurację

produktu w zależności od sytuacji w miejscu prac instalacyjnych

• łączenie elementów rozdzielacza jedynie poprzez docisk

• gwarancja 8 lat na prawidłowe działanie produktu

• szybkie połączenie rozdzielacza z instalacją bez użycia

dodatkowego uszczelnienia

• lekka konstrukcja

• materiał: poliamid


Pobierz kartę produktu [PDF]Pobierz instrukcję [PDF]

Element z zaworem termostatycznym M30 x 1,5 z przyłączem 3/4

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100701

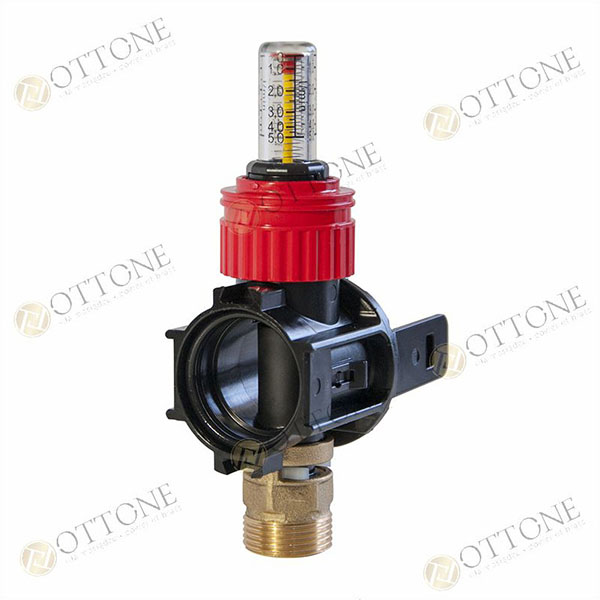

Element z przepływomierzem 0,5 - 5 l/min z przyłączem ¾”
1
50

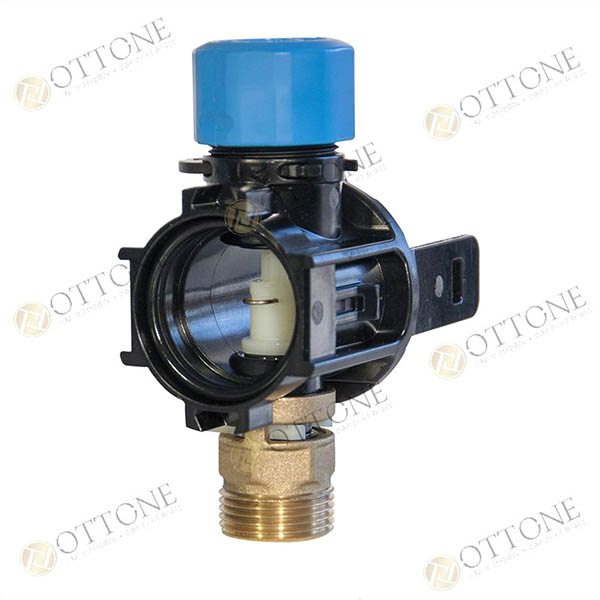

  Element z zaworem termostatycznym

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100702
Element z zaworem termostatycznym M30 x 1,5 z przyłączem ¾”
1
50





  rozdzielacze modułowe

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100700

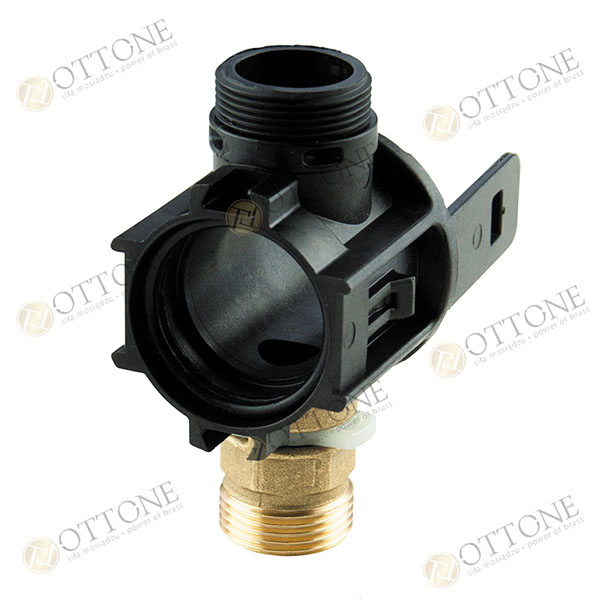

Element grzejnikowy z przyłączem 3/4"
1
50





Skład zestawu:

• elementy spustowo-odpowietrzające
• korki

• uchwyty

• przyłącza

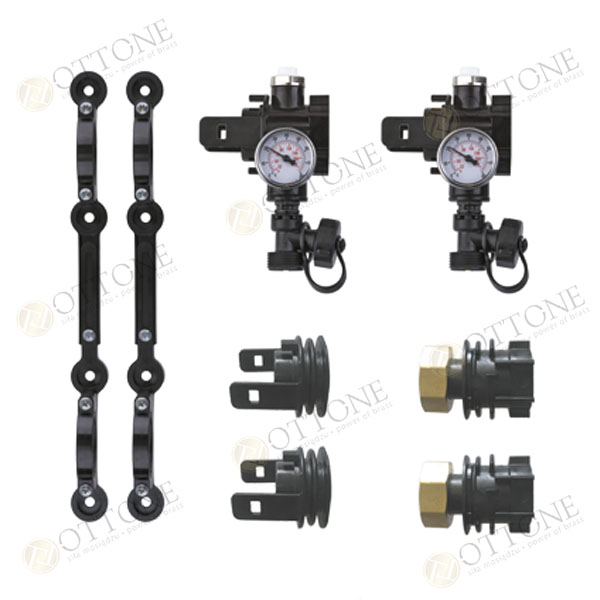

Zestaw przyłączeniowy bez grupy mieszającej - przyłącza 1”

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100703
Zestaw przyłączeniowy bez grupy mieszającej - przyłącza 1”
1
1
OT100708
Zestaw przyłączeniowy bez grupy mieszającej- przyłącza 5/4”
1
1





Skład zestawu:

• przyłącza pompy z elementami spustowo-odpowietrzającymi

(możliwość zastosowania pompy 180 mm)

• zawór równoważący

• zawór rozdzielający

• głowica z kapilarą

• uchwyty

• przyłącza

zestaw korków do odpowietrzania systemu

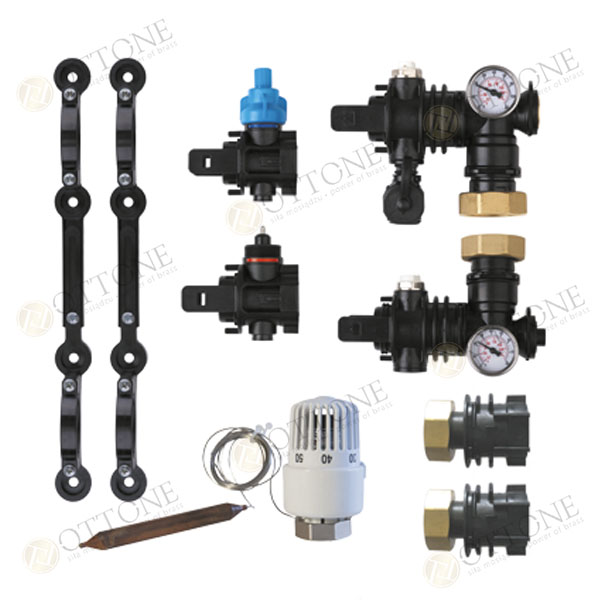

Zestaw przyłączeniowy z grupą mieszającą bez pompy

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100705
Zestaw przyłączeniowy z grupą mieszającą bez pompy
- przyłącza 1”
1
1
OT100709
Zestaw przyłączeniowy z grupą mieszającą bez pompy
- przyłącza 5/4”
1
1





Skład zestawu:

• przyłącza pompy z elementami spustowo-odpowietrzającymi

• zawór równoważący

• zawór rozdzielający

• głowica z kapilarą

• uchwyty

• przyłącza

• pompa

zestaw korków do odpowietrzania systemu

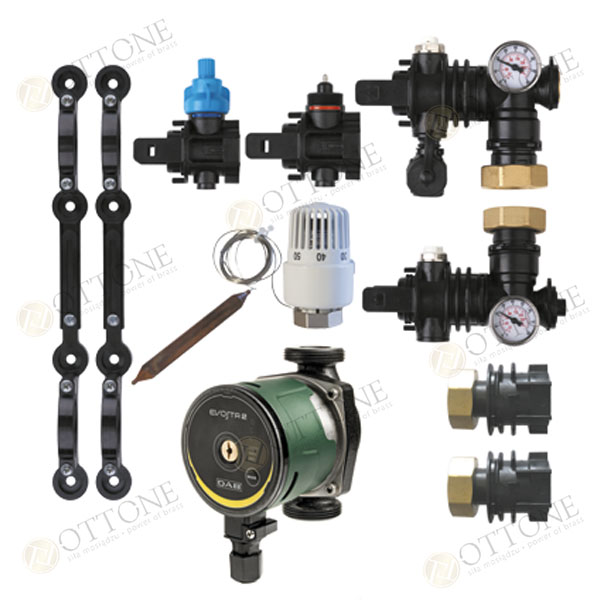

Zestaw przyłączeniowy z grupą mieszającą<br /> z pompą elektroniczną EVOSTA 40-70/130 - przyłącza 1”

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100715
Zestaw przyłączeniowy z grupą mieszającą
z pompą elektroniczną EVOSTA 40-70/130 - przyłącza 1”
1
1
OT100714
Zestaw przyłączeniowy z grupą mieszającą
z pompą elektroniczną EVOSTA 40-70/130 - przyłącza 5/4”
1
1

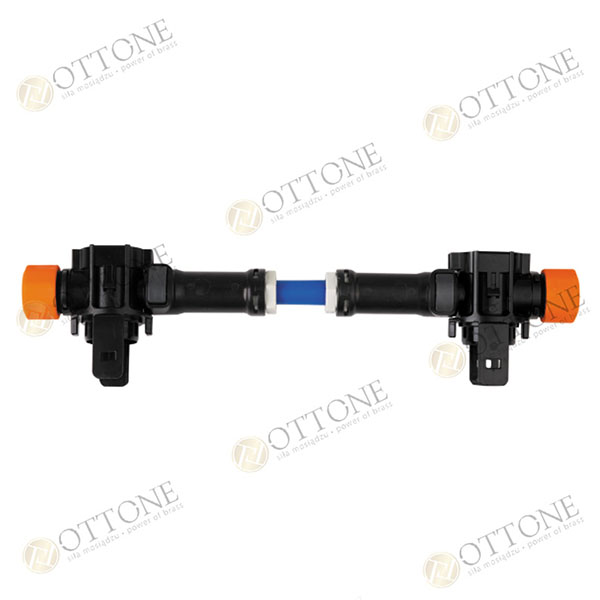

  By-pass różnicy ciśnień

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100704
By-pass różnicy ciśnień
1
1

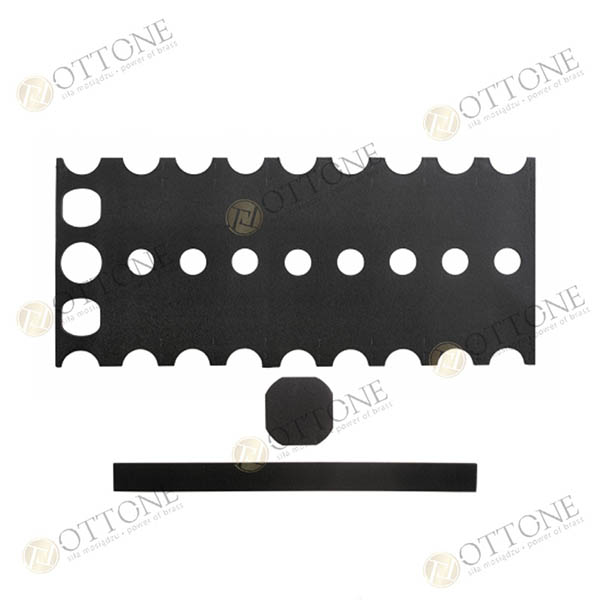

  izolacja do 16 obwodów

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100706
Izolacja do 8 obwodów
1
1
OT100716
Izolacja do 16 obwodów
1
1

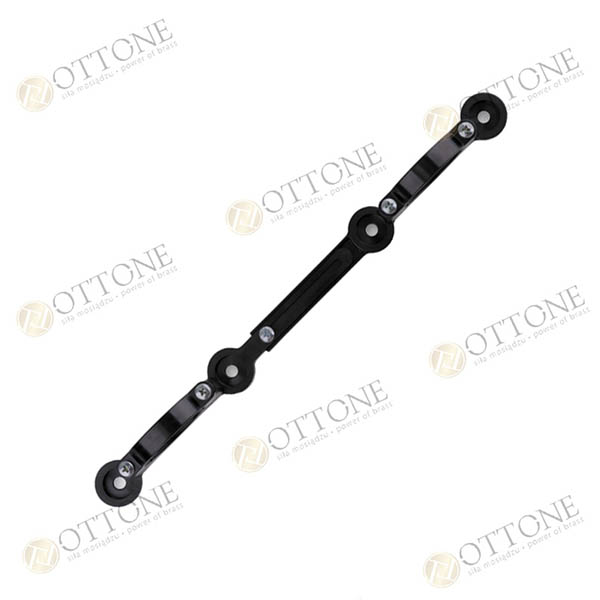

  uchwyt montażowy

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100707
Pojedynczy uchwyt montażowy
dla rozdzielaczy powyżej 7 obwodów
1
1



Tabela wymiarów


Ilość obwodów
Długości rozdzielaczy
z grupą mieszającą [mm]
Długości rozdzielaczy
bez grupy mieszającej [mm]
2
324
226
3
372
274
4
485
322
5
533
370
6
581
418
7
629
466
8
677
514
9
725
562
10
773
610
11
821
658
12
869
706

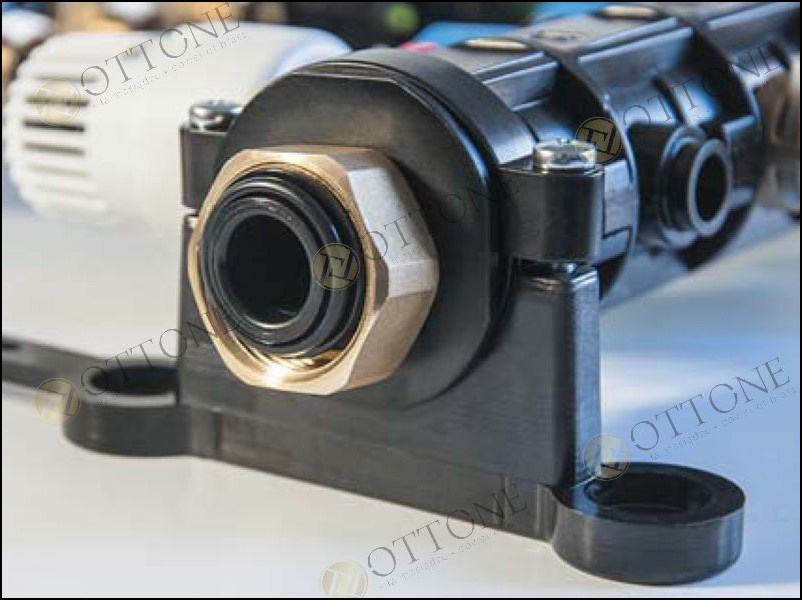

Połączenie rozdzielacza z instalacją poprzez ruchomą nakrętkę i uszczelnienie typu o-ring nie wymaga dodatkowego materiału uszczelniającego.


połączenie rozdzielacza połączenie rozdzielacza

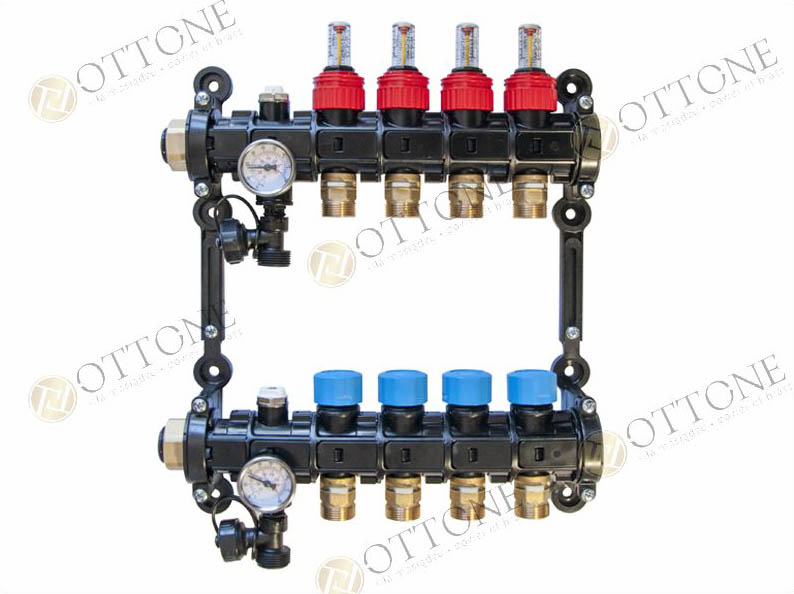

Rozdzielacz bez grupy mieszającej


rozdzielacz bez grupy mieszającej rozdzielacz bez grupy mieszającej

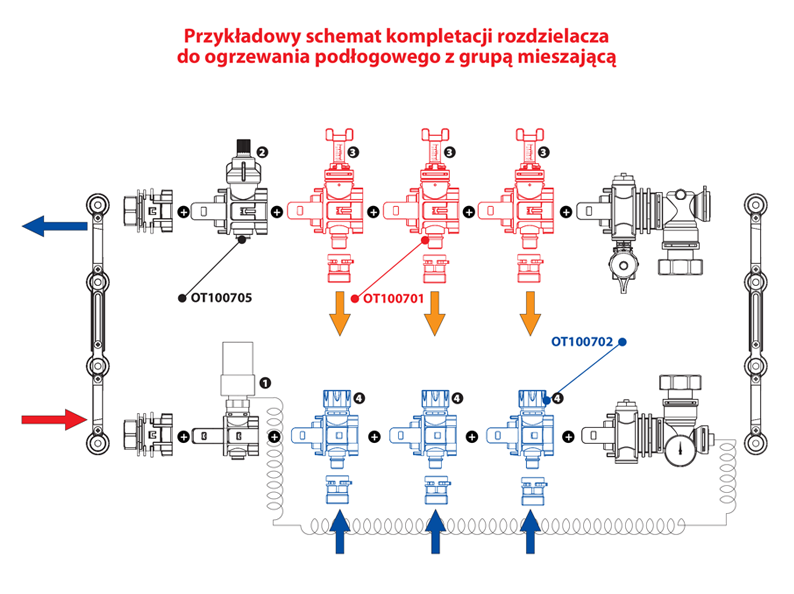

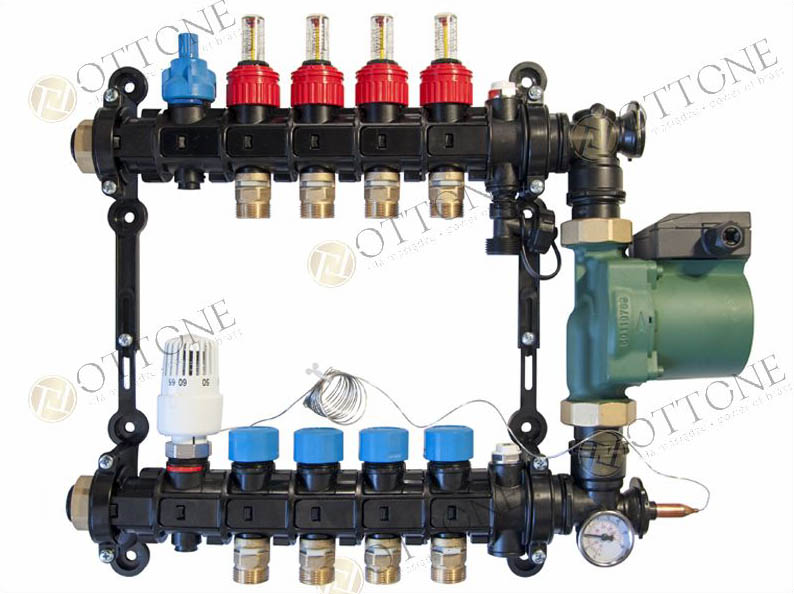

Rozdzielacz do ogrzewania podłogowego z grupą mieszającą


Rozdzielacz do ogrzewania podłogowego z grupą mieszającą Rozdzielacz do ogrzewania podłogowego z grupą mieszającą

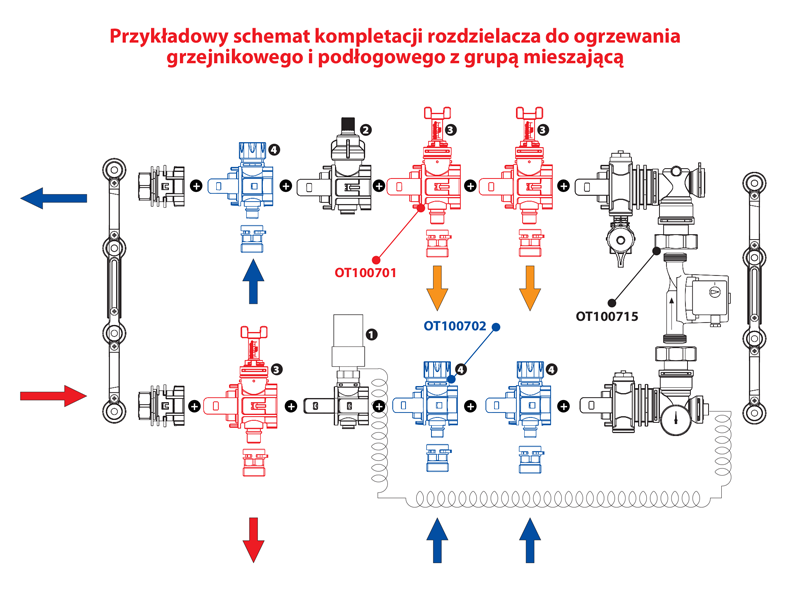

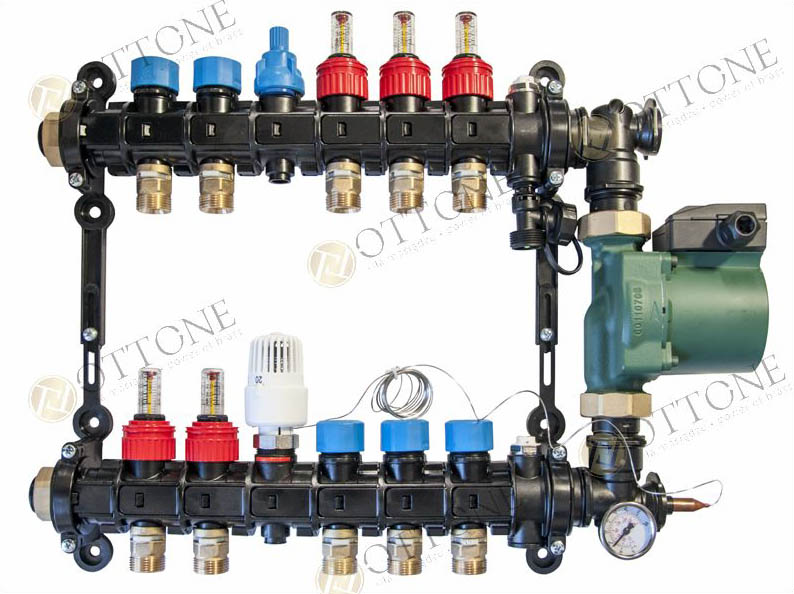

Rozdzielacz do ogrzewania grzejnikowego i podłogowego z grupą mieszającą


Rozdzielacz do ogrzewania grzejnikowego i podłogowego z grupą mieszającą Rozdzielacz do ogrzewania grzejnikowego i podłogowego z grupą mieszającą
