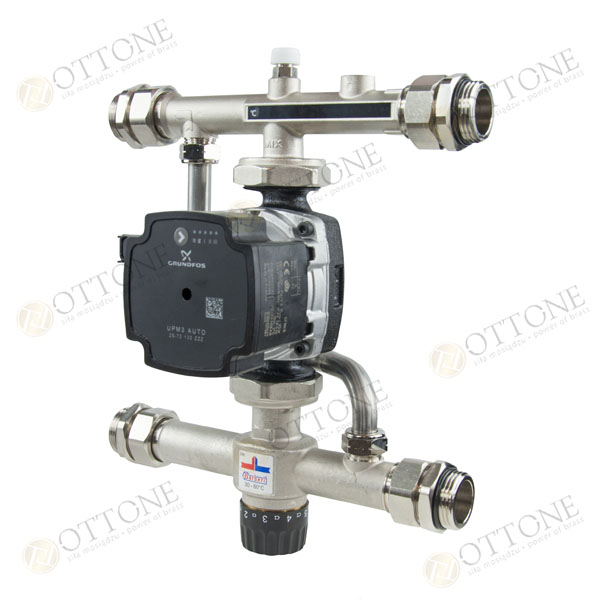

Grupa mieszająca do rozdzielaczy stalowych i mosiężnych z rozstawem 210 mm





Parametry techniczne:

• Maksymalna temperatura pracy (temperatura wejścia): 80 °C

• Zakres regulacji temperatury czynnika: 20-60 °C

• Maksymalne ciśnienie pracy: 10 bar

• Maksymalna różnica ciśnień: 1 bar

• Średnica przyłączy: 1”

• Rozstaw pomiędzy przyłączami: 210 mm

• Maksymalna moc grupy: 14 kW przy ΔT 10°C

i temperaturze na wejściu ≥70°C

• Całkowita szerokość grupy z pompą: 230 mm

• Wyprodukowane we Włoszech

• Możliwość połączenia dwóch systemów w jeden

(grzejnikowy i podłogowy)

• Uniwersalna do wszystkich rozdzielaczy z rozstawem 210 mm


Pobierz instrukcję - grupa mieszająca [PDF]

Grupa mieszająca do rozdzielaczy stalowych i mosiężnych

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100101
Grupa mieszająca 1" do do rozdzielaczy stalowych i mosiężnych bez pompy
1
1
OT100111
Grupa mieszająca 1" do do rozdzielaczy stalowych i mosiężnych z pompą elektroniczną EVOSTA 40-70/130
1
1



Przykładowe schematy kompletacji grupy mieszajacej z rozdzielaczem


Przykladowy schemat komplementacji grupy mieszajacej z rozdzielaczem do ogrzewania podłogowego Przykladowy schemat komplementacji grupy mieszajacej łączącej rozdzielacz ogrzewania podłogowego z rozdzielaczem grzejnikowym w jeden układ
Schemat kompletacji grupy mieszającej z rozdzielaczem do ogrzewania podłogowego i rozdzielaczem grzejnikowym.Wersja z podłączeniem z lewej strony. Schemat kompletacji grupy mieszającej z rozdzielaczem do ogrzewania podłogowego i rozdzielaczem grzejnikowym.Wersja z podłączeniem z prawej strony.

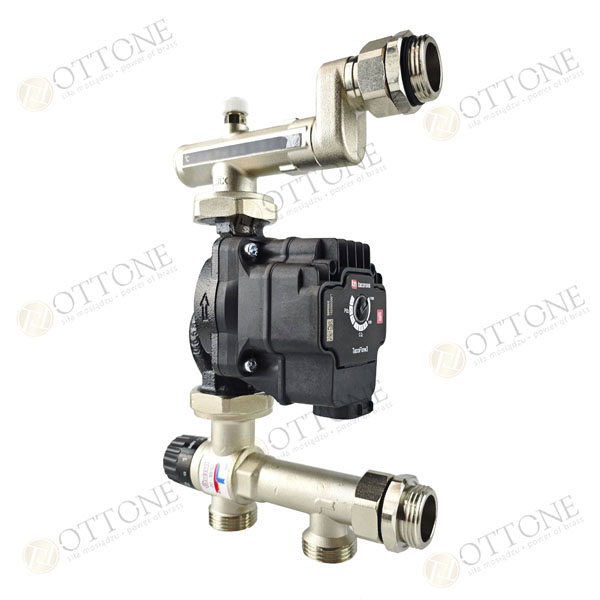

Grupa mieszająca termostatyczna
do rozdzielaczy stalowych i mosiężnych z rozstawem 210 mm





Parametry techniczne:

• Maksymalna temperatura pracy (temperatura wejścia): 90 °C

• Zakres regulacji temperatury czynnika: 25-58 °C

• Maksymalne ciśnienie pracy: 10 bar

• Maksymalny przepływ: 4m³/h

• Średnica przyłączy: 1”

• Rozstaw pomiędzy przyłączami: 210 mm

• Maksymalna moc grupy: 25 kW przy ΔT 10°C

• Dopuszczalne stężenie glikolu: 30%

• Całkowita szerokość grupy z pompą: 180 mm

• Minimalna głębokość szafki: 120 mm

• Wyprodukowane we Włoszech

• Uniwersalna do wszystkich rozdzielaczy z rozstawem 210 mm

• Konstrukcja oparta na 4-drogowym zaworze termostatycznym

• Prosty montaż dzięki zastosowaniu specjalnych łączników nyplowych

zastępujących śrubunki

• Prosta regulacja temperatury przy pomocy pokrętła ze skalą

(możliwość blokady nastawy)

• Możliwość montażu z lewej lub prawej strony rozdzielacza


Pobierz instrukcję - grupa mieszająca termostatyczna [PDF]

Grupa mieszająca termostatyczna do rozdzielaczy stalowych i mosiężnych

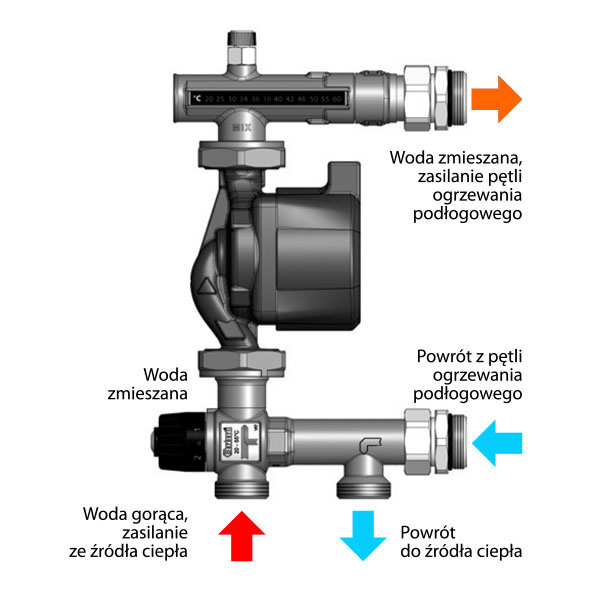

Schemat działania grupy mieszajacej termostatycznej

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100102
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 25-58 °C bez pompy
1
1
OT100112
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 25-58 °C z pompą elektroniczną EVOSTA 40-70/130
1
1
OT100104
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 25-58 °C bez pompy - z uchwytami o rozstawie 210 mm w komplecie NOWOŚĆ!
1
1
OT100114
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 25-58 °C z pompą elektroniczną EVOSTA 40-70/130 - z uchwytami o rozstawie 210 mm w komplecie NOWOŚĆ!
1
1

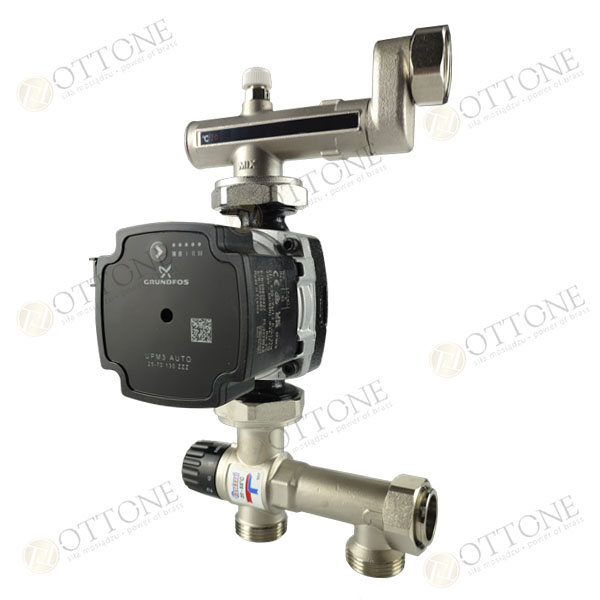

Grupa mieszająca termostatyczna z zaworem 3-drogowym
do rozdzielaczy stalowych i mosiężnych z rozstawem 210 mm





Parametry techniczne:

• Maksymalna temperatura pracy (temperatura wejścia): 90 °C

• Zakres regulacji temperatury czynnika: 20-43 °C

• Maksymalne ciśnienie pracy: 10 bar

• Maksymalny przepływ: 2,4m³/h

• Średnica przyłączy: GW 1” x GZ 1”

• Rozstaw pomiędzy przyłączami: 210 mm

• Maksymalna moc grupy: 20 kW przy ΔT 10°C

• Dopuszczalne stężenie glikolu: 30%

• Całkowita szerokość grupy z pompą: 180 mm

• Minimalna głębokość szafki: 120 mm

• Wyprodukowane we Włoszech

• Uniwersalna do wszystkich rozdzielaczy z rozstawem 210 mm

• Konstrukcja oparta na 3-drogowym zaworze termostatycznym

• Prosty montaż dzięki zastosowaniu specjalnych łączników nyplowych

• Prosta regulacja temperatury przy pomocy pokrętła ze skalą

(możliwość blokady nastawy)

• Możliwość montażu z lewej lub prawej strony rozdzielacza


Pobierz instrukcję - grupa mieszająca termostatyczna [PDF]

Grupa mieszająca termostatyczna do rozdzielaczy stalowych i mosiężnych z zaworem 3 drogowym
Schemat działania grupy mieszajacej termostatycznej

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT100103
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 20-43 °C bez pompy
1
1
OT100113
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 20-43 °C z pompą elektroniczną EVOSTA 40-70/130
1
1
OT100105
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 20-43 °C bez pompy - z uchwytami o rozstawie 210 mm w komplecie NOWOŚĆ!
1
1
OT100115
Grupa mieszająca 1" termostatyczna do rozdzielaczy stalowych
i mosiężnych; 20-43 °C z pompą elektroniczną EVOSTA 40-70/130- z uchwytami o rozstawie 210 mm w komplecie NOWOŚĆ!
1
1
