Siłowniki





Parametry techniczne:

• 3-punktowy lub 2-punktowy system sterowania

• Zakres temperatur otoczenia: -10°C 50°C

• Klasa ochrony elektrycznej: IP44

• Moment obrotowy: 10 Nm

• Czas obrotu (obrót o 90°): 120s

• Napięcie zasilania: 230V 50-60Hz

• 3-żyłowy kabel

• Możliwość ręcznego obrócenia siłownika

• Wyprodukowane we Włoszech

• Uniwersalny do wszystkich zaworów 3 i 4 drogowych

serii OT0708 i OT0709


Pobierz instrukcję [PDF]

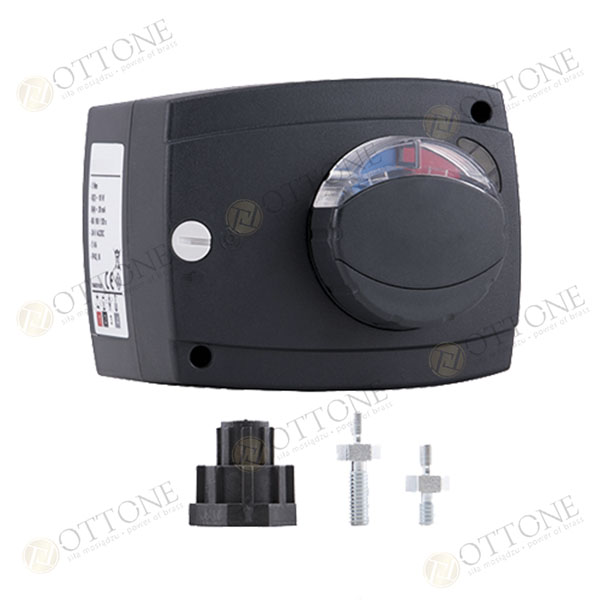

Siłownik elektryczny 3-punktowy

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT070302
Siłownik elektryczny 3-punktowy, art. M03
1
1
OT070303
Siłownik elektryczny 2-punktowy, art. M03
1
1





Parametry techniczne:

• Zakres ustawienia stałej temperatury na siłowniku 20 - 80°C

• 3-punktowy system sterowania

• Zakres temperatur otoczenia: -10°C 50°C

• Klasa ochrony elektrycznej: IP44

• Moment obrotowy: 10 Nm

• Czas obrotu (obrót o 90°): 135s

• Napięcie zasilania: 230V 50-60Hz

• 3-żyłowy kabel

• Możliwość ręcznego obrócenia siłownika

• Wyprodukowane we Włoszech

• Uniwersalny do wszystkich zaworów 3 i 4 drogowych

serii OT0708 i OT0709

• Możliwość ustawienia temperatury wody zmieszanej na siłowniku

– brak konieczności sterowania siłownikiem poprzez zewnętrzny sterownik

Siłownik elektryczny 3-punktowy

KOD
NAZWA
opakowanie jednostkowe [szt.]
opakowanie zbiorcze
[szt.]
OT070304

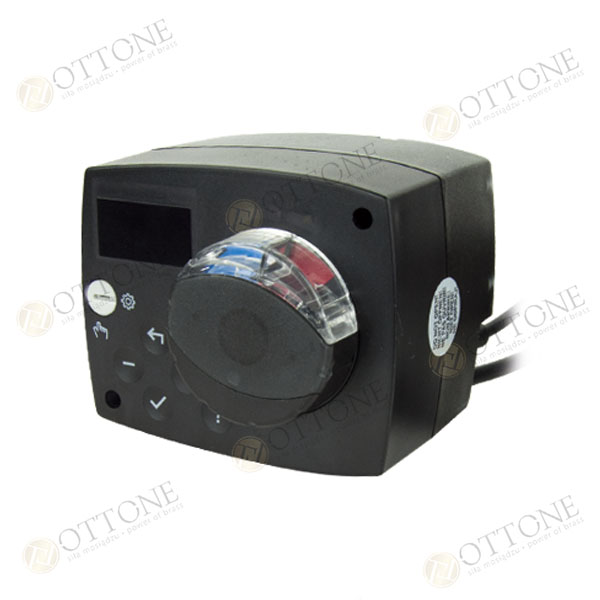

Siłownik elektryczny 3-punktowy z czujnikiem i nastawą temperatury, art. P27
1
1

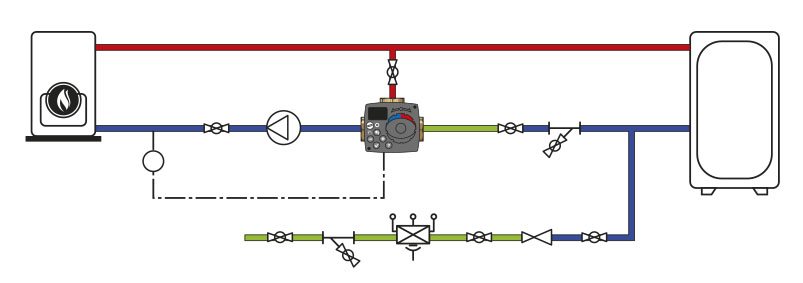

Uproszczony schemat działania siłownika stałotemperaturowego:

schemat zastosowania
